Clarify

  • 去除题目中的歧义，确定答题范围
  • 针对关键字提问，名词和功能 - what
  • 功能是怎么样的 - how

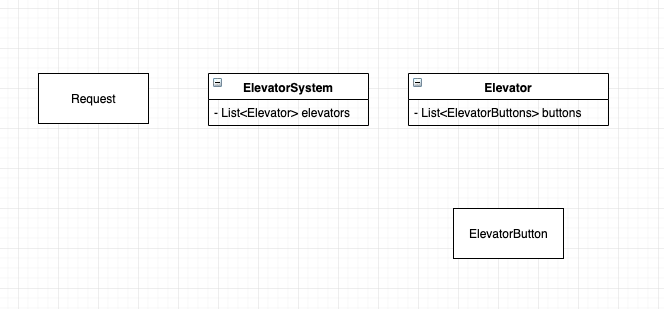

Core objects

  • 确定所涉及的类
  • 确定类之间的映射关系
  • 为画类图打基础
  • 第一个类大概率是题目本身，比如 ElevatorSystem
  • 画出类名之后，考虑输入和输出
  • 考虑函数的类型, public(+), private(-), protected(#)


Cases

  • 确定题目中需要的功能 functions
  • 例如电梯, take external request, take internal request, open gate, close gate, check weight
  • 每个 use case 对应一个函数

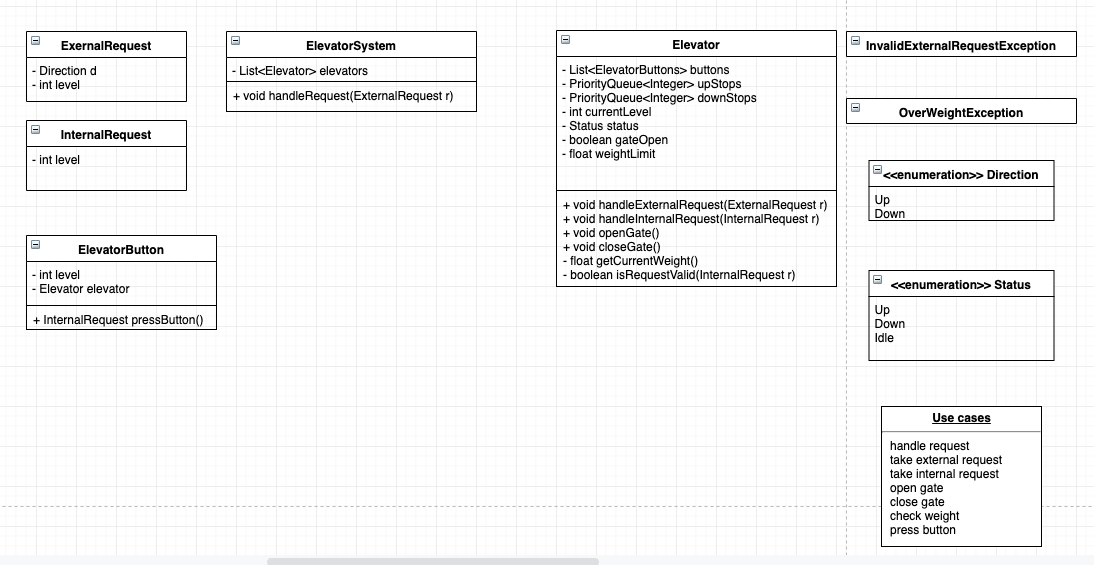

Classes

  • 画类图
  • 添加类名和函数

Correctness

  • 最后检查一遍设计，确定满足功能
